  • AFE انٹیگریٹڈ کنٹیکٹ لیس ٹمپریچر پائرومیٹری تھرمامیٹر تھرموپائل سینسر STP11DF85G1

    STP11DF85G1 ایک نئی قسم کی CMOS مطابقت پذیر تھرموپائل سینسر چپ پر مشتمل ہے اچھی حساسیت، حساسیت کے چھوٹے درجہ حرارت کے گتانک کے ساتھ ساتھ اعلی تولیدی صلاحیت اور قابل اعتماد خصوصیات ہیں۔ سینسر کے سامنے ایک 8~14 um بینڈ پاس فلٹر آلہ کو 1500°C تک اعلی درجہ حرارت کے لیے حساس بناتا ہے۔ ایک ASIC AFE (اینالاگ فرنٹ اینڈ) چپ تھرموپائل سینسر کے ساتھ مربوط ہے، جو تھرموپائل سینسر کے چھوٹے وولٹیج آؤٹ پٹ کے لیے 1000 یا 2000 کا فائدہ فراہم کرتی ہے۔ سینسر ان پٹ میں ایک ان پٹ آفسیٹ وولٹیج بھی شامل کیا جاتا ہے۔ سینسر آؤٹ پٹ وولٹیج کو ADC کے ذریعے براہ راست تبدیل کیا جا سکتا ہے، جو کہ درستگی زیرو-ڈرفٹ ایمپلیفائر اور DC-DC سرکٹ کو ختم کرتا ہے۔ محیطی درجہ حرارت کے معاوضے کے لیے ایک اعلیٰ صحت سے متعلق تھرمسٹر ریفرنس چپ بھی مربوط ہے۔


    پروڈکٹ کی تفصیل

    پروڈکٹ ٹیگز

    عمومی وضاحت

    STP11DF85G1 ایک نئی قسم کی CMOS مطابقت پذیر تھرموپائل سینسر چپ پر مشتمل ہے اچھی حساسیت، حساسیت کے چھوٹے درجہ حرارت کے گتانک کے ساتھ ساتھ اعلی تولیدی صلاحیت اور قابل اعتماد خصوصیات ہیں۔ سینسر کے سامنے ایک 8~14 um بینڈ پاس فلٹر آلہ کو 1500°C تک اعلی درجہ حرارت کے لیے حساس بناتا ہے۔ ایک ASIC AFE (اینالاگ فرنٹ اینڈ) چپ تھرموپائل سینسر کے ساتھ مربوط ہے، جو تھرموپائل سینسر کے چھوٹے وولٹیج آؤٹ پٹ کے لیے 1000 یا 2000 کا فائدہ فراہم کرتی ہے۔ سینسر ان پٹ میں ایک ان پٹ آفسیٹ وولٹیج بھی شامل کیا جاتا ہے۔ سینسر آؤٹ پٹ وولٹیج کو ADC کے ذریعے براہ راست تبدیل کیا جا سکتا ہے، جو کہ درستگی زیرو-ڈرفٹ ایمپلیفائر اور DC-DC سرکٹ کو ختم کرتا ہے۔ محیطی درجہ حرارت کے معاوضے کے لیے ایک اعلیٰ صحت سے متعلق تھرمسٹر ریفرنس چپ بھی مربوط ہے۔

    خصوصیات اور فوائد

    اینالاگ آؤٹ پٹس کے ساتھ انٹیگریٹڈ ASIC AFE، سینسر گین 1000 پر سیٹ

    چھوٹا سائز، اعلی وشوسنییتا، 4 پن میٹل ہاؤسنگ TO-46

    آپریٹنگ درجہ حرارت کی حد: −40℃ سے +125℃

    اینٹی برقی مقناطیسی مداخلت

    تھرموپائل سینسر کے لیے 1.212V آفسیٹ وولٹیج

    100 μA کم طاقت اور 2.5 V سے 5.5 V وسیع سپلائی وولٹیج کی حد

    اعلی صحت سے متعلق کے ساتھ مربوط تھرمسٹر درجہ حرارت کا حوالہ

    ایپلی کیشنز

    اعلی درجہ حرارت غیر رابطہ پیمائش

    پائرومیٹر، تھرمامیٹر

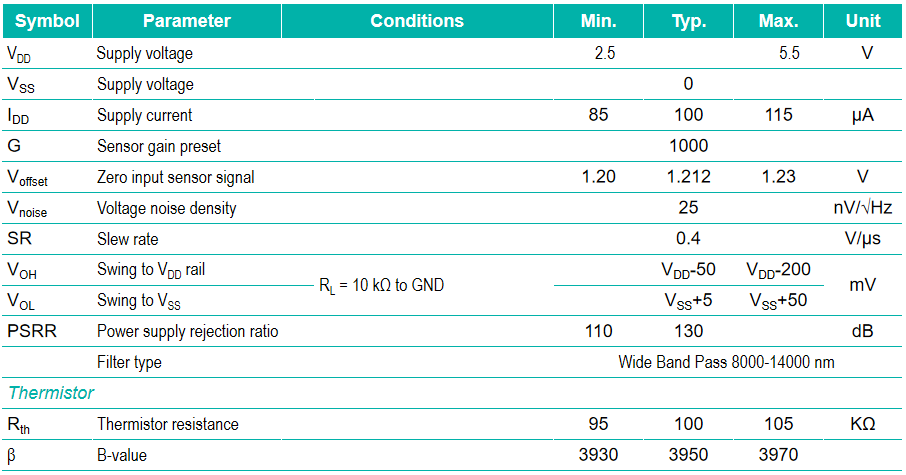

    برقی خصوصیات

    1

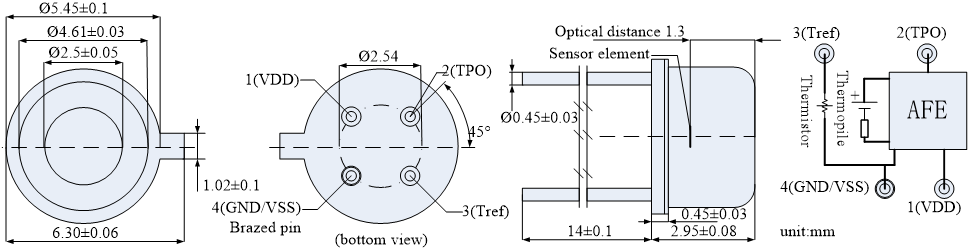

    پن کنفیگریشنز اور پیکیج آؤٹ لائنز

    2
